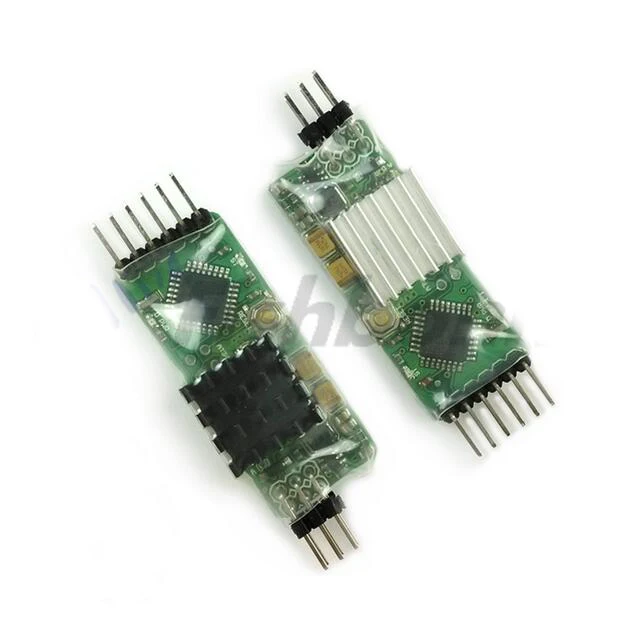

Mini OSD for APM Ardupilot

  Данная система Minim OSD v1.1 применяется при FPV полетах для наложения данных телеметрии на экран. И позволяет выводить такие параметры как: текущий вольтаж, сколько истрачено ампер, сколько захвачено спутников глобального позиционирования, и не позволит «заблудиться» в небе
 Система Minim OSD специально разработана для использования с ArduPilot Мега (также работает с MultiWii и MegapirateNG) использует протокол MAVlink и имеет очень малые размеры.  Основными компонентами системы являются микроконтроллер ATmega328P с загрузчиком Arduino и MAX7456 - одноканальный монохромный генератор экранного меню со встроенной энергонезависимой памятью (EEPROM).

Программирование осуществляется через FTDI-совместимый 6-контактный адаптер: Контроллер USB-UART (подключение к компьютеру плат с 6-ти пиновым разъемом)

 Характеристики:

• Микроконтроллер ATmega328P с загрузчиком Arduino
• MAX7456 - одноканальный монохромный генератор экранного меню со встроенной энергонезависимой памятью (EEPROM), и совместима со стандартами NTSC и PAL.
• FTDI совместимый вход
• Стандартный 6-пиновый разъем IPS
• Два независимых контура питания для цифровой и аналоговой частей схемы со светодиодной индикацией на каждом.
• Перемычки для разделения питания
• Встроенный источник напряжения + 5В 500мА (входное напряжение 5-12В)
• Перемычка для выбора PAL NTSC
• Контрольные точки для СТРОК (Выход горизонтальной синхронизации) и ЛВ (Выход потери синхронизации)

 Параметры:

• Напряжение: 5-12В
• Размеры: 50 х 18 х 10мм
• Вес: 4г
