Версия 22:45, 28 августа 2016
Описание

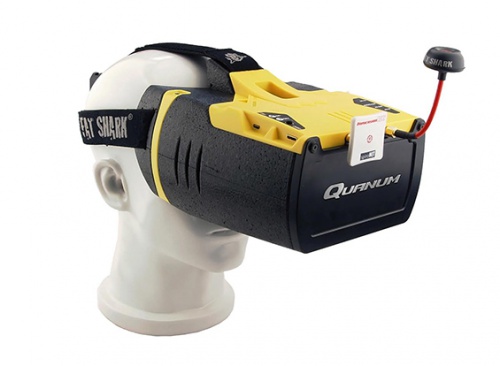

Quanum Genesis - FPV-шлем встроенным 40-канальным (?) видеоприёмником 5.8 ГГц и возможностью подключения источника видео-сигнала как к композитному аналоговому AV-входу, так и к HDMI-входу, что, вместе с разрешением экрана 1280x720p позволяет полноценно использовать HD-видеолинк с этим шлемом.
Корпус шлема выполнен из чёрного лёгкого пенистого материала и жёлтого пластика в верхней части, служащей основой для всех электронных компонентов, включая и ЖК-экран.
Особенности
- Экран с разрешением HD и без синего экрана
- Бинокулярные линзы с увеличением 2.5
- Наличие HDMI-входа
- Возможность ввода и вывода аналогового AV-сигнала.
- Автоматический выбор видеоформата PAL/NTSC
- Встроенный 40-канальный (или 32?) диверсити-приёмник 5.8 ГГц с разъёмами SMA, см. сетку частот.
- Управление OSD-меню джойстиком
- USB-порт для обновления прошивки
Характеристики
- Экран: ЖК 5.5” 1280x720p
- Угловой размер изображения: 48° при 16:9, 39° при 4:3
- Напряжение питания: 7..13В
- Потребляемый ток: 500мА·ч при 7.4В в режиме приёма / 320 мА·ч при 7.4В в режиме видеовхода
- Яркость: 340кд/м2
- Допустимая температура окружающей среды: -20..+60°С
- Вес: 403 г (без аккумулятора)
Сетка каналов приёмника
Каналы: CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8
Fat Shark/IRC: 5740 5760 5780 5800 5820 5840 5860 5880 МГц RaceBand: 5658 5695 5732 5769 5806 5843 5880 5917 МГц Band A: 5865 5845 5825 5805 5785 5765 5745 5725 МГц Band B: 5733 5752 5771 5790 5809 5828 5847 5866 МГц (возможно, диапазон отсутствует) Band E: 5705 5685 5665 5645 5885 5905 5925 5945 МГц
См. также подробнее о сетке частот диапазона 5.8ГГц.
Комплект поставки
- Шлем Quanum Genesis с диверсити-приёмником и бинокулярными линзами.
- Запасной аккумулятор 7.4 В, 1000 мА·ч
